  • Q41H硬密封球閥

Q41H硬密封球閥

  • 所屬類別:球閥系列
  • 產品名稱:Q41H硬密封球閥
  • 產品標簽:SZQ41H硬密封球閥,硬密封耐磨球閥,手動硬密封球閥
  • 更新時間:2021/1/15 15:05:09
  • Q41H金屬硬密封球閥特點:

    1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在閥門開啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

    2、閥桿采用A182F(1Cr13)整體鍛造并調制處理,硬度達到HB220~250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。

    3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。

    4、根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全。

    5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式,DN200以下為固定球形式。

    6、球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所

    Q41H金屬硬密封球閥技術參數:

    型號

    公稱壓力

    試驗壓力

    工作溫度(℃)

    適用介質

    強度(水)Mpa

    密封(水)空氣(Mpa)

    低壓密封(空氣)Mpa

    Q41F-16P(R)

    1.6

    2.4

    1.8

    0.6

    ≤150

    硝酸類

    Q41F-25P(R)

    2.5

    3.8

    2.8

    0.6

    ≤150

    硝酸類

    Q41F-40P(R)

    4.0

    6.0

    4.4

    0.6

    ≤150

    硝酸類

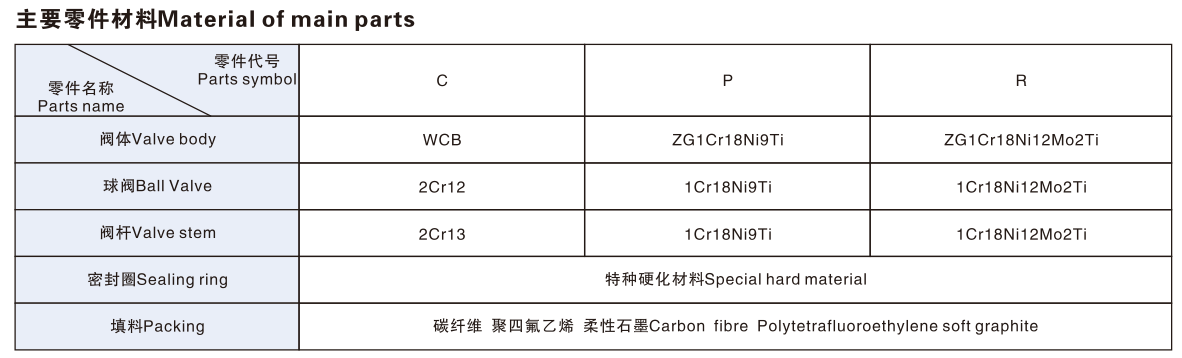

    零件名稱

    材料

    Q41F-16P-25P-40R

    閥體

    鉻鎳鈦鋼

    閥體

    球體

    閥桿

    球體

    閥桿

    密封圈

    聚四乙烯

    扳手

    鑄鋼

    二、Q41H金屬硬密封球閥主要外形尺寸

    型號

    公稱通徑 DN

    尺寸

    L

    D

    D1

    D2

    H

    b-f

    Z-Φd

    Do

    Q41F-16P(R)

    15

    130

    95

    65

    45

    60

    14-2

    4-14

    108

    20

    140

    105

    75

    55

    64

    14-2

    4-14

    120

    25

    150

    115

    85

    65

    90

    16-2

    4-14

    165

    32

    165

    135

    100

    78

    105

    16-2

    4-18

    180

    40

    180

    145

    110

    85

    150

    16-3

    4-18

    240

    50

    200

    160

    125

    100

    190

    16-3

    4-18

    240

    65

    220

    180

    145

    120

    195

    18-3

    4-18

    320

    80

    250

    195

    160

    135

    215

    20-3

    8-18

    350

    100

    280

    215

    180

    155

    250

    20-3

    8-18

    400

    125

    320

    245

    210

    185

    280

    22-3

    8-18

    500

    150

    360

    280

    240

    210

    320

    24-3

    8-23

    600

    200

    400

    335

    295

    265

    370

    26-3

    12-23

    800

    Q41F-25P(R)

    40

    180

    145

    110

    85

    160

    16-3

    4-18

    240

    50

    200

    160

    125

    100

    205

    20-3

    4-18

    270

    65

    220

    180

    145

    120

    215

    22-3

    8-18

    350

    80

    250

    195

    160

    135

    230

    22-3

    8-18

    400

    100

    280

    230

    190

    160

    270

    24-3

    8-23

    500

    125

    320

    270

    220

    188

    300

    28-3

    8-25

    600

    150

    360

    300

    250

    218

    340

    30-3

    8-25

    900

    200

    400

    360

    310

    278

    400

    34-3

    12-25

    1100

    Q41F-40P(R)

    15

    130

    95

    65

    45

    60

    16-2

    4-14

    40

    20

    140

    105

    75

    55

    65

    16-2

    4-14

    51

    25

    150

    115

    85

    65

    90

    18-2

    4-14

    58

    32

    180

    135

    100

    78

    105

    18-3

    4-18

    66

    40

    200

    145

    110

    85

    170

    18-3

    4-18

    76

    50

    220

    160

    125

    100

    230

    20-3

    4-18

    88

    65

    250

    180

    145

    120

    250

    22-3

    8-18

    110

    80

    280

    195

    160

    135

    250

    22-3

    8-18

    121

    100

    320

    230

    190

    160

    295

    24-3

    8-23

    150

    125

    400

    270

    220

    188

    330

    28-3

    8-25

    176

    150

    400

    300

    250

    218

    375

    30-3

    8-25

    204

    200

    550

    375

    320

    282

    440

    38-3

    12-30

    260
