Z43WF無導流平板閘閥適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫€等輸送管線、放空系統和汽儲存裝置上，用作啟閉設備。

結構說明Structure instruction

1、閥座為鑲嵌PTFE或填充PTFE密封圈的剛性浮動閥座，具有雙重密封效果，閥座由端部O型圈施加予緊力，并由浮動座的活寒效應達到進出口同時密封，這種雙重密封結構使閥體中腔與通道完全隔離，可以在工作狀態下檢修閥門，排除體腔內殘留物。

2、閘板為-長方形平行平板，其上開-與通道直徑相同的通孔（帶導流孔），也可以不開孔（不帶導流孔），全啟時，通道平滑為直管段，流阻系數低，壓力損失小，開啟與關閉時閘板與閥座始終相互接觸，即可試附著在密封面間的顆粒污物，又可使密封面不被介質直接沖刷得到保護

3、閥桿與閘板采用“T”形槽連接

4、扁體閥門中法蘭采用金屬柔性石墨墊片，圓體閥門中法蘭采用O型密封圈密封；

5、密封面處設有油封裝置，緊急狀態下可旋緊注脂器注入密封脂以保證密封的****可靠；

6、閥門為全封閉式，并在閥蓋上端部設有開度指示器，可隨時指示閥門的啟閉式狀態與高度；

7、桿、座和閘板等零件表面都經過特殊的熱處理（mos2）

8、閥體底部和閥蓋上部均設有泄壓裝置，即可排放臟物，又可排放由于溫升等原因造成的升壓；

9、手輪順時針轉動為關閉，反之為開啟。

一、Z43WF手動平板閘閥--概述

Z43WF 手動平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

二、Z43WF手動平板閘閥--特點

1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承，程度減少操作扭矩。

(2) 閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。

(3) 壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現的閥帽密封。

(4) 閥座環–焊接閥座環垂直于流動通道，易于維護。

(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

(6) 軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

(7) 壓蓋–兩件式，自調節壓蓋，避免被彈出。

(8) 整體后座–硬面，使用壽命長。

(9) 閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

(10) 整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加。

三、Z43WF手動平板閘閥--執行標準

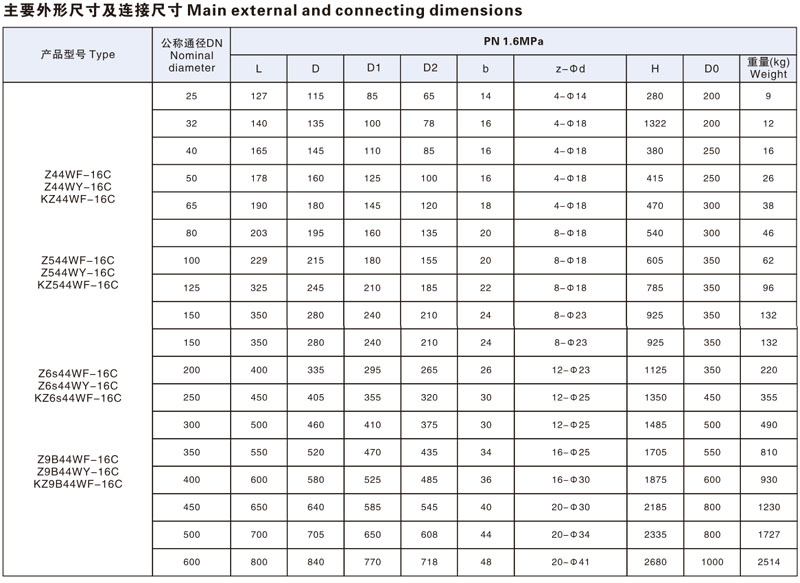

四、Z43WF手動平板閘閥--性能規范

​
