一、產品概述:
H74薄型對夾旋啟止回閥,是一種圓片式超薄止回閥,它具有結構簡單,外形美觀、重量輕、安裝方便等優點。止回閥又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。薄型止回閥主要適用于給水系統、石油、 化工、冶金等工業部門對有安裝空間限制的場所最為適用。
二、產品特點:
1、水平管道或垂直管道均可使用,安裝方便;
2、閥瓣關閉快速,水錘壓力??;
3、動作靈敏、密封性能好;
4、流道通暢、流體阻力小;
5、閥瓣行程短、關閥沖擊力小;
6、整體結構、簡單緊湊、造型美觀;
7、使用壽命長、可靠性高。
三、型號解析
閥門類型 | 驅動方式 | 連接方式 | 結構形式 | 密封材質 | 壓力等級(PN) | 閥體材質 |
H-薄型止回閥 | 自動 | 7 | 4 | H、X | 16 | C/P |
四、薄型對夾旋啟止回閥參數
型號 | 公稱通徑 | 試驗壓力 | 適用溫度 | 適用介質 | ||
殼體 | 密封 | 硬密封 | 軟密封 | |||
H74H(X)-10 | 1.0 | 1.5 | 1.1 | ≤400℃ | ≤120℃**** ≤250℃ |
油、水、酸碘等液體 |
H74H(X)-16 | 1.6 | 2.4 | 1.76 | |||
H74H(X)-25 | 2.5 | 3.75 | 2.75 | |||
H74H(X)-40 | 4.0 | 6.0 | 4.4 |
閥體 | 碳鋼,不銹鋼 |
閥板 | 碳鋼,不銹鋼,CF8 |
O-型環 | 丁腈或乙丙橡膠,氟化橡膠 |
螺釘墊圈 | 不銹鋼 |
吊環 | 碳鋼 |

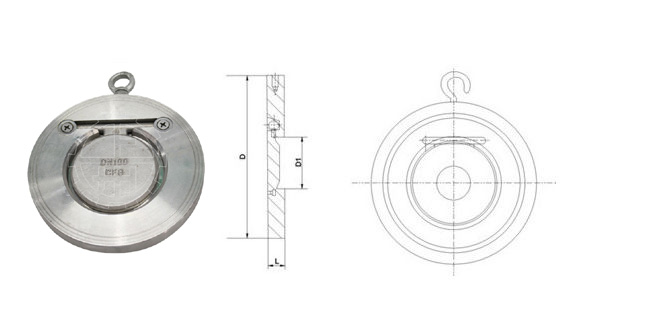

六、H74薄型對夾旋啟止回閥主要尺寸
公稱通徑 | D | L | D | ||||
I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
500 | 406 | 65 | 80 | 596 | 620 | 627 | 613 |
600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
